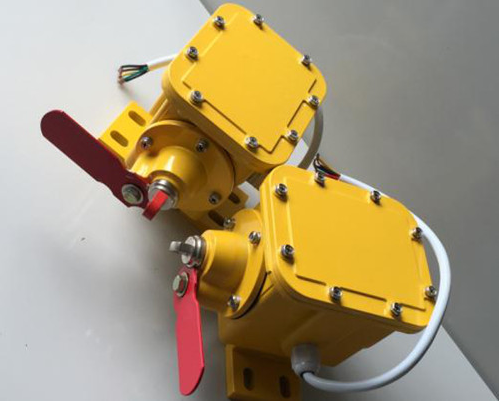

產品名稱：縱向撕裂檢測器XYZS-ZS

產品型號：XYZS-ZS

所屬類別：撕裂開關 > 撕裂檢測器

詳細說明

縱向撕裂檢測器XYZS-ZS 撕裂檢測裝置

縱向撕裂檢測器XYZS-ZS在傳送帶出現由于撕裂、戳破、交界處損壞或銳利物凸出時，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，撕裂開關給監視人提供報警信號或者關閉輸送機，撕裂開關成對安裝在傳送帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來、航空鋼絲繩的一端固定在支撐托架上，另一端連接在著撕裂開關的拉環，兩段航空鋼絲繩在傳送帶下形成一個監控面，當物體或撕裂的皮帶懸吊下來，掃落到航空鋼絲繩時，航空鋼絲繩拉動撕裂開關拉環使其動作，撕裂開關發出事故報警信號或者停機信號。

山東卓信生產供應縱向撕裂開關，打滑開關，傾斜開關，阻旋料位開關，雙向拉繩開關，兩級跑偏開關，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，堵煤開關等...

縱向撕裂檢測器XYZS-ZS技術參數
開關觸點數量：2常開、2常閉
開關觸點容量：AC 380V 5A
控制箱供電電壓：AC 220V 50HZ
防護等級：IP65
復位方式：手動按鈕復位
使用環境：工作溫度：－30～+40℃
相對濕度：≤90%（25℃時）
安裝與調試
縱向撕裂檢測器ZS-L安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永久固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。
撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。
掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。
收緊雙方支架中間孔內的攔索然后扣死索扣。
攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。
膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。
使用說明:
1.撕裂開關設置在受料段膠帶下緩沖托輥之間。
2.按上安裝支架和撕裂開關,撕裂開關的拉環要與膠帶邊緣同高,若高度不夠可在支架下加上墊鐵或槽鋼,測好高度后再把支架與支座焊牢。
3.掛上攔索:一端穿過撕裂開關的拉環用索扣扣死,另一端穿過對方撕裂開關支架中間的圓孔待用。
4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起,但不能扣死要活動。
5.收緊雙方支架中間孔內的攔索然后扣死索扣。
6.攔索的松緊:一般作用在0.9kg即可觸發開關為宜。
7.膠帶在荷載下沉時要與纜繩保持5mm-10mm即可。
保養、維修：隨企業保養維修制度進行。必須保持本產品整潔，安全警示標志顯著。
啟蓋必須已切斷電源！
復原時必須清潔硬封面，并在隔爆面上按防爆技術要求涂上特種隔爆油脂，擰緊固定螺栓，必須“對號入座”，決不能裝反。
運輸儲存：
本產品在搬運過程中應“小心輕放”，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，“防水防潮”，不得受強烈顛簸、震動，并且防止雨雪侵襲。
本產品儲存于無雨雪侵入，有空氣流通的庫房中。
