產品名稱：皮帶撕裂檢測裝置TYZL-B-II

產品型號：TYZL-B-II

所屬類別：撕裂開關 > 撕裂保護裝置

詳細說明

皮帶撕裂檢測裝置TYZL-B-II

一、撕裂開關ZL-B-II型號含義，縱向撕裂檢測器、槽型感知器，帶安裝支架，皮帶寬度1200，傾斜角度35°
二、縱向撕裂檢測器用途非常廣泛：電力行業，煤炭行業，建材行業，冶金行業，化工行業，食品行業等，應用于各大行業從事散料輸送的各種帶式輸送機。
三、ZL系列縱向撕裂檢測器按照皮帶寬度：SCPT-200-35-II-600縱向撕裂檢測器，SCPT-200-35-II-800縱向撕裂檢測器，SCPT-200-35-II-1000縱向撕裂檢測器，SCPT-200-35-II-1200縱向撕裂檢測器，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，SCPT-200-35-II-1400縱向撕裂檢測器，SCPT-200-35-II-1600縱向撕裂檢測器，SCPT-200-35-II-1800縱向撕裂檢測器，FSZL-K縱向撕裂檢測器，縱向撕裂開關，FSZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，FSZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，SCPT-200-35-II-2000縱向撕裂檢測器等型號、規格齊全。皮帶撕裂檢測裝置TYZL-B-II

四、ZL縱向撕裂檢測儀主要技術參數：
1.防護等級：IP55

2.工作電壓：AC220V50HZ

3.輸出接點：1常開、1常閉一組轉換接點

4.接點容量：AC220V5A

5.感知器工作位置：將感知器安裝在膠帶機導料槽下端之上膠帶下面，每組可根據需要安裝四支.

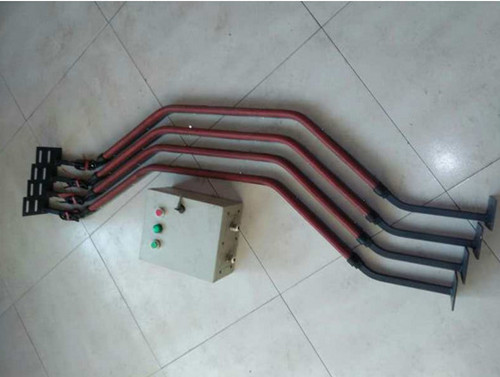

縱向撕裂傳感器主要品種：SCPT-200-35-Ⅱ型：由1臺控制箱帶4個感知器組成，從控制箱內輸出停機信號。RS型-通信接口。

380V皮帶撕裂檢測裝置TYZL-B-II

縱向防撕裂裝置 SCPT-200-35安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。
繩的一端永久固 定在支撐托架上，另一端連接在撕裂開關的拉環上。
兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。
因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。
故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。

·撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。， 測好高度后再把支架與支座焊牢。
·掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。
安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。
·收緊雙方支架中間孔內的攔索然后扣死索扣。
·攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。
·膠帶在苛載下沉時要與纜繩保持5mm-10mm即可

皮帶撕裂檢測裝置TYZL-B-II圖

ZL系列縱向撕裂保護裝置是由感知器和控制線路兩部分組成。感知器是縱向撕裂的檢測元件，當帶式輸送機膠帶有異常情況下或被異物穿透后，隨著膠帶的運行異物使感知器受到擠壓，這時監控裝置立刻發出信號，輸送到控制箱指令系統，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，FSZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，發出報警和停機信號。
