產品名稱：JYB/GDZL-Z-B，鋼繩式縱向撕裂保護裝置

產品型號：JYB/GDZL-Z-B、GDZL-Z-B

所屬類別：撕裂開關

發布時間：2014-05-26

已獲點擊：469

詳細說明

JYB/GDZL-Z-B，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，鋼繩式縱向撕裂保護裝置

型號：JYB/GDZL-Z-B、GDZL-Z-B

用途： 縱向撕裂開關在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。
撕裂開關應該成對安裝在皮帶兩側，由兩段鋼絲繩連接（鋼絲繩有聚乙烯外套護層）。繩的一端永久固定在支撐架上，另一端連接在撕裂開關的彈簧球上。兩段鋼絲繩在皮帶下面形成一個閉合回路，當有物體或撕裂的皮帶懸吊下來，掃落一條或兩條鋼絲繩時，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸等過程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，彈簧球被拉出，使開關動作發出報警信號或停機信號，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，處理完整故障之后，將彈簧球擦拭干凈塞進孔內繼續使用。
技術參數
輸出觸點1常開、1常閉觸點容量AC380V/5A
工作電壓AC220V功率≤30W
輸出延時0.6S防護等級IP67
通訊接口RS485地址編碼終端器（用戶選配）
通風距離雙絞線1.2公里，光纜50公里
設備描述：結構簡單牢固、不需維護,鋁合金鑄造外殼帶防護層,整體式蓋板，易于接線,大容量開關觸點,作用力只需0.9KG即可觸發開關。

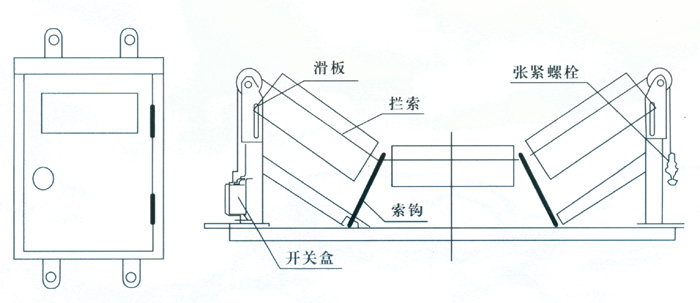

安裝與接線圖

JYB/GDZL-Z-B、GDZL-Z-B、XLZL-B、ZLK-I、ZLK-II、XLZL-A、縱向撕裂保護開關

JYB/GDZL-Z-B，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，鋼繩式縱向撕裂保護裝置
