撕裂開關

主頁 > 產品中心 > 撕裂開關 >

產品介紹



陜西卓信熱電廠NST3-1400膠帶撕裂保護裝置成對安裝在傳送帶兩測，由兩段鋼絲繩連接起來。鋼絲繩的一端固定在支撐托架上，另一端連接撕裂開關的拉環，兩段鋼絲繩在傳送帶下形成一個監控面。當物體或撕裂的皮帶懸吊下來，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，掃落到鋼絲繩時，鋼絲繩拉動撕裂開關拉環使其動作，撕裂開關發出或停機信號。



【詳細說明】



陜西卓信熱電廠NST3-1400膠帶撕裂保護裝置直銷

膠帶撕裂保護裝置NST3-1400安裝與調試

撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。
掛上攔索，一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，結構特點 1、機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵鑄造，表面銑槽以耐磨護打滑作用。殼體采用鋁鑄造，聯接處配有密封圈即使本機減輕重量與較好防水性能。 2、機內開關采用常閉型、若帶速低于80%既可跳閘或停機。 工作原理 當觸輪隨膠帶機運行而旋轉時而帶動機內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即:正常速度、打滑或超速等等。同時執行電路輸出相應的開關信號。，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，FSZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，再加30度彎角處把兩條攔索扣在一起。
收緊雙方支架中間孔內的攔索然后扣死索扣。
攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。
膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。

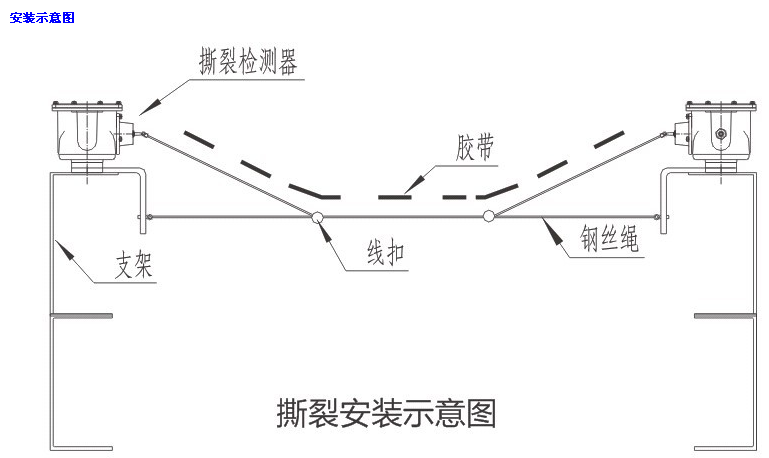

陜西卓信熱電廠NST3-1400膠帶撕裂保護裝置安裝示意圖參考





技術參數

型   號:NST3-1400

開關觸點數量：2常開、2常閉

開關觸點容量：AC 380V   3A

控制箱供電電壓：AC 220V  50HZ

防 護 等 級：感知器：IP65 ；控制箱：IP54

復 位 方 式：手動按鈕復位

使 用 環 境

工作溫度：－30～+40℃

相對濕度：≤90（25℃時）





本產品應安裝過程方便，在鋼鐵、電力、礦山及水泥等行業都廣泛應用。本機采用鋁合金壓鑄殼體、強度高、重量輕、外殼防護等級達IP65、可在惡劣環境中長期工作（環境溫度-30／+50℃，相對溫度不大于90）。

LJM42T-15Z/NUS、LJM42T-15Z/PKS、LJM42T-15Z/PHS、LJM42T-15Z/PUS、LJM42T-15Z/KS、LJM42T-15Z/HS、LJM42T-15J/KS、LJM42T-15J/HS、LJM42T-15J/KHS、LJM42T-15J/WS、LJM42A-20Z/NKS、LJM42A-20Z/NHS、LJM42A-20Z/NUS、LJM42A-20Z/PKS、LJM42A-20Z/PHS、LJM42A-20Z/PUS、LJM42A-20Z/KS、LJM42A-20Z/HS、LJM42A-20J/KS、LJM42A-20J/HS

撕裂開關SLKQ-J02

跑偏開關-HFKPT1-20-35

拉繩開關YLAX-R1

JKT03H-F4A70B-6-250VC-300MA

跑偏開關-KPT1-12-35

縱向撕裂檢測裝置-ZL-B-Ⅱ

膠帶撕裂保護裝置NST3-1400

TL-L100-7接近開關

隔爆往復位拉繩開關ZMJ KBW-220L

拉繩開關-SL2-Ⅱ

XLSC-T型手持操作器
鋼絲繩
XLGSS鋼絲繩
運輸膠帶防躺臥裝置
XLFTW-I運輸膠帶防躺臥裝置

拉線開關BG-L11-JH2001220VAC

隔爆兩級跑偏開關ZMJ KBW-220P

，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸等過程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。
