縱向撕裂用于帶式輸送機膠帶縱向撕裂的保護。感知器安裝在膠帶下面，在膠帶被異物劃漏，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重損失。本系列可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大

ZL皮帶撕裂開關（ZL-B-II）由感知器和控制線路兩部分組成。感知器是縱向撕裂的檢測元件，當帶式輸送機輸送帶被異料穿透后，隨著輸送帶運行帶動異物使感知器受到擠壓，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，或當溜槽出料口與輸送帶之間因物料堵塞而擠壓布置在出料口的感知器時，感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量，發出停機信號?？刂凭€路具有延時功能。

2. 控制箱面板設有警示指示燈，當輸送帶發生撕裂時，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，控制電路接收感知器檢測出的開關信號，發出警示和停機信號。

3. 該裝置具備以下特點：

（1）安裝方便；

（2）檢測元件感知器密封性較強，接線方式： 1.將輸入控制器端子與探測器端子對應相接； 2.輸出端子與聯動設備的連接； 3.當排風扇等感性設備滿足小于等于5A/220VAV條件時，可直接與輸出端子相連，但盡可能的避免負載設備直接與輸出端子相連，當負載設備大于5A/220VAV時，必須外接轉接設備； 5.控制器、探測器要保證可靠的接地； 6.進行各種安裝操作時，需先斷電，否則可能會燒壞主機。，可在惡劣條件下使用；

（3）控制箱面板設有自校按鈕，按下自校按鈕時，可模擬現場故障，實現上述撕裂 警示功能

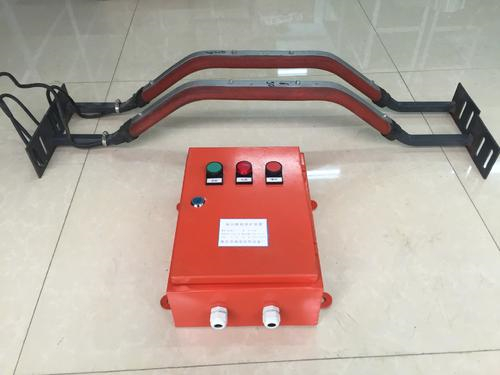

ZL-B-Ⅱ型縱向撕裂由感知箱和控制箱兩大部分組成，感知器是縱向撕裂

的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。

縱向撕裂用于帶式輸送機膠帶縱向撕裂的保護。感知器安裝在膠帶下面，在膠帶被異物劃漏，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重損失。本系列可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大

ZL-B-II皮帶縱向撕裂保護裝置



使用條件：1.海拔高度低于2000m

2.環境溫度-35℃&mash;+60℃

3.相對濕度：不大于95

4.防護等級：IP65

5.供電電源：電控箱AC220V 50Hz

6.輸出接點數量：一組轉換觸點

7.輸出接點容量：AC220V

8.絕緣電阻：≤20MΩ

9.絕緣電壓：AC1000V試驗1分鐘

10.可靠性：無故障工作達三年

 規格數據表

參數 型號 動作力 復歸方式 輸出控制信號延時范圍參考重量ZL-B 9&mash;196 手動安鈕復位 &mash;10S可調（調整YSAJ電位器

順時針增大，逆時針減?。?18Kg帶寬不同重量不同

主要技術指標

型 號

ZL&mash;A

ZL&mash;B

開關觸點數量

2常開、2常閉

開關觸點容量

AC 380V 3A

控制箱供電電壓

AC 220V 50HZ

防 護 等 級

IP65

復 位 方 式

手動按鈕復位

使 用 環 境

工作溫度：－30～+40℃

相對濕度：≤90（25℃時）
