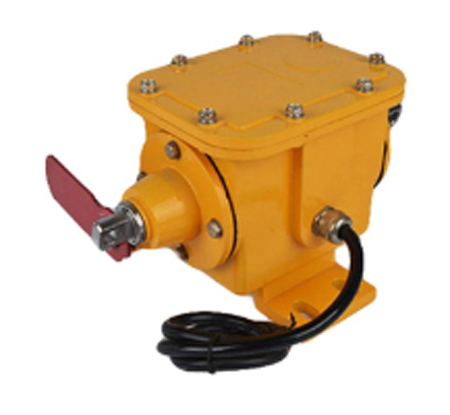

皮帶撕裂保護裝置PB-100

皮帶撕裂保護裝置PB-100在皮帶出現由于撕裂、戳破、絞結處損壞或鋒利物凸出皮帶時，撕裂開關能給監視人員提供聯鎖信號或關掉輸送機，以防止造成更大的損失。

撕裂開關應成對安裝在皮帶兩側，由兩段鋼絲繩連接起來(鋼絲繩有聚乙烯外套護層)。繩的一端*固定在支撐托架上，另一端連接在撕裂開關上的彈簧球上。兩段鋼繩在皮帶下面形成了一個和皮帶槽型*的閉合回路。當有物體戳穿或撕裂的皮帶懸吊下來，掃落一條或兩條鋼繩時，彈簧球被拉出底座，引起兩個微動開關發出警示信號或關掉輸送機。

功能特點：

結構簡單牢固，不需維護；通用的機殼設計，便于安裝；適用于腐蝕性環境；整體式后部機殼，易于接線及維修；

大容量開關觸點；作用力只需2.0Kg即可觸發開關。

應用范圍：

帶式輸送機

技術規格：

輸出：2個SPT

外殼防護等級：IP65

作用力：2kg

觸點容量大：125，250或480V／21A

開關可根據需要接成常開或常閉

各種防護等級適合于防爆及各類特殊環境

HFKLT1-I雙向拉繩開關安用途:

本系列雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料／取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

拉繩開關技術參數

開關觸點額定值：2個SPT(單刀雙擲) 開關，1．應用時的注意事項 聲光報警器固定式安裝一經就位，其位置就不易更改，具體應用時應考慮以下幾點。 (1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，并畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。 (2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。 (3)根據泄漏氣體的密度(大于或小于空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，并在其流動的下游位置作出初始設點方案。 (4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。 (5)對于存在較大有毒氣體泄漏的場所，根據有關規定每相距10—20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一臺檢測器。 (6)對于有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。 (7)對于氣體密度大于空氣的介質，應將檢測器安裝在低于泄漏點的下方平面上，并注意周圍環境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。 (8)對于開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。 根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。，16A／250V／AC二常開二常閉自清潔觸點。歐式接線排連接

外殼：鑄鋁防風雨外殼 防護等級；IP65

鎖定角度：20。 拉力：3-8公斤

導線開孔：螺紋孔3／4"。雙導線孔設計，方便現場安裝。

開關間zui大距離：40米(水平)、30米(傾斜)、每3米鋼絲繩有一托環支撐。

通訊接口：RS-485地址編碼終端器(用戶選配)

通訊距離：雙絞線1.2公里，光纜50公里

拉繩開關設備描述：

拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端：

通用的安裝設計使拉線開關即可安裝于輸送機縱梁頂部也可安裝在其兩側；

堅固的鑄鋁外殼，防護等級為IP65，特殊的環境選擇特殊的表面處理：

整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關，結構件設計緊湊；

可提供的附件，包括覆塑鋼絲繩、繩夾及鋼絲繩托環。

跑偏開關

一、主要用途及適用范圍 HFKPT1系列兩級跑偏開關系我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中廣泛應用。

二、技術性能和主要參數：

產品型號    HFKPT1―□―□

開關觸點數量1級為常開、2級為常閉

觸點容量     AC 220V 380V  ≤

開關動作角度1級：10?12?20?；2級：30?35?45?；極限角度≤60?

工作環境     相對濕度：≤90（25℃）；海拔高度：2000M；工作溫度：-30～+40℃

外殼材料     鋁

防護等級     IP65

重量（kg）   2.0

接口方式     單出線口，也可定做雙出線口

三、結構特點：

1．本產品采用鋁合金鑄造殼體、強度高、重量輕。

2．外殼防護等級達到IP65，可在惡劣環境下長期工作。

3．本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖5。

四、工作原理

當膠帶運輸機現場發生緊急事故時，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。

五、安裝調整

1．將跑偏開關固定在支架上，然后安裝在膠帶機上。

2．立輥線與膠帶平面垂直，邊緣距離為L=50~100mm(殼體安裝孔可移位。)

3．立輥下端1/3處。

4．每100m膠帶可安裝跑偏開關3對(6臺)

我公司生產的AEVC-12C撕裂檢測開關，BZL-220B、BZL-K220縱向撕裂開關、撕裂開關，CD-100縱向撕裂開關、撕裂開關，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，EXZL-K防爆縱向撕裂開關，HFZL-K縱向撕裂開關，HQSL-20GSK皮帶縱向撕裂保護裝置，HQZS-2030PTG-C撕裂傳感器，JCSL-I縱向撕裂開關、皮帶撕裂檢測裝置，JYBGZL-Z-A光電檢測縱向撕裂保護裝置，KBZL-220防爆縱向撕裂開關，PLR50皮帶撕裂保護開關，QZSL-I縱向撕裂，SL-A、SL-B皮帶縱向撕裂開關，SL-I皮帶防撕裂開關、縱向撕裂開關，SLKG-115-2縱向防撕裂開關，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，SLKG-200HL縱向撕裂開關，THZL-B-II FSZL縱向撕裂，皮帶防撕裂開關SCPT-200-35，皮帶防撕裂開關SLKQ-KB6，皮帶縱向撕裂開關BZL-A-I，全封閉結構HRSLB-20Y縱向撕裂開關，撕裂變換器SCPT-220-35，撕裂開關SLKQ-J02皮帶縱向撕裂保護裝置，原裝縱向撕裂LN-K1G2EA4-BF3，縱向撕裂傳感器ZX-ZSE-10防爆型，縱向撕裂檢測傳感器IPTHSL-L，縱向撕裂開關GHSK-3365F，縱向撕裂開關HQSL-02GKH-A，縱向撕裂開關JSBMTZS，縱向撕裂開關TL-B，縱向撕裂開關YHZL-1等各種規格型號的縱向撕裂開關，產品規格齊全，價格合理，歡迎選購！銷售熱線15163766288,13105476669
