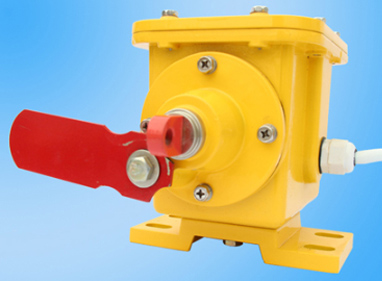

撕裂開關IPTHSL-L 用于皮帶機尾撕裂保護

撕裂開關IPTHSL-L 用于皮帶機尾撕裂保護

它用于帶式輸送機膠帶縱向撕裂的保護。感知器安裝在膠帶下面，在膠帶被異物劃漏，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重損失。本系列可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大。

工作原理

型縱向撕裂由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，1．應用時的注意事項 聲光報警器固定式安裝一經就位，其位置就不易更改，具體應用時應考慮以下幾點。 (1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，并畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。 (2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。 (3)根據泄漏氣體的密度(大于或小于空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，并在其流動的下游位置作出初始設點方案。 (4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。 (5)對于存在較大有毒氣體泄漏的場所，根據有關規定每相距10—20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一臺檢測器。 (6)對于有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。 (7)對于氣體密度大于空氣的介質，應將檢測器安裝在低于泄漏點的下方平面上，并注意周圍環境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。 (8)對于開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。 根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。，可模擬撕裂故障，檢驗控制系統的工作

技術參數

開關觸點數量2常開、2常閉

開關觸點容量AC 380V 3A

控制箱供電電壓AC 220V 50HZ

防 護 等 級IP65

復 位 方 式手動按鈕復位

使 用 環 境工作溫度：－30～+40℃

相對濕度：≤90（25℃時）

產品結構

防撕裂開關由感知器和控制線路兩部分組成。感知器是縱向撕裂的檢測元件，當帶式輸送機輸送帶被異料穿透后，隨著輸送帶運行帶動異物使感知器受到擠壓，或當溜槽出料口與輸送帶之間因物料堵塞而擠壓布置在出料口的感知器時，感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量，發出停機信號?？刂凭€路具有延時功能。

THSL-L撕裂開關使用條件

1. 海拔高度低于2000m

2. 環境溫度：-35℃&mash;+60℃

3. 相對濕度：不大于95

4. 防護等級：IP65

5. 供電電源：電控箱AC220V 50Hz

6. 輸出接點數量：一組轉換觸點

7. 輸出接點容量：AC220V

8. 絕緣電阻：≤20MΩ

9. 絕緣電壓：AC1000V試驗1分鐘

10. 可靠性：1000000次

我公司生產的AEVC-12C撕裂檢測開關，BZL-220B、BZL-K220縱向撕裂開關、撕裂開關，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，CD-100縱向撕裂開關、撕裂開關，EXZL-K防爆縱向撕裂開關，HFZL-K縱向撕裂開關，HQSL-20GSK皮帶縱向撕裂保護裝置，HQZS-2030PTG-C撕裂傳感器，JCSL-I縱向撕裂開關、皮帶撕裂檢測裝置，JYBGZL-Z-A光電檢測縱向撕裂保護裝置，KBZL-220防爆縱向撕裂開關，PLR50皮帶撕裂保護開關，QZSL-I縱向撕裂，SL-A、SL-B皮帶縱向撕裂開關，SL-I皮帶防撕裂開關、縱向撕裂開關，SLKG-115-2縱向防撕裂開關，SLKG-200HL縱向撕裂開關，THZL-B-II FSZL縱向撕裂，皮帶防撕裂開關SCPT-200-35，皮帶防撕裂開關SLKQ-KB6，皮帶縱向撕裂開關BZL-A-I，全封閉結構HRSLB-20Y縱向撕裂開關，撕裂變換器SCPT-220-35，撕裂開關SLKQ-J02皮帶縱向撕裂保護裝置，原裝縱向撕裂LN-K1G2EA4-BF3，縱向撕裂傳感器ZX-ZSE-10防爆型，縱向撕裂檢測傳感器IPTHSL-L，縱向撕裂開關GHSK-3365F，縱向撕裂開關HQSL-02GKH-A，縱向撕裂開關JSBMTZS，縱向撕裂開關TL-B，縱向撕裂開關YHZL-1等各種規格型號的縱向撕裂開關，產品規格齊全，價格合理，歡迎選購！銷售熱線15163766288,13105476669
