產品名稱：DH-III接觸式打滑檢測器

產品型號：DH-III

所屬類別：打滑開關 > 打滑檢測器

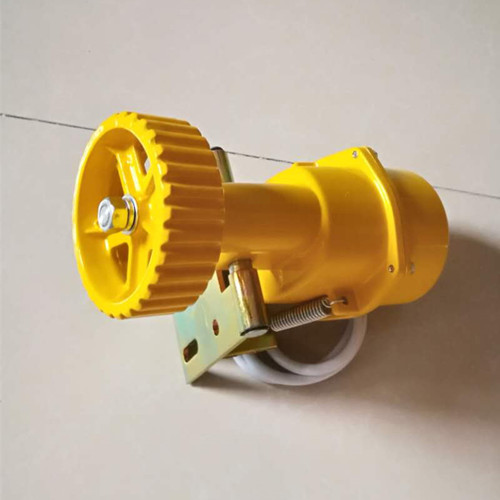

DH-III接觸式打滑檢測器

一、概述：

DH-III型打滑檢測器，適用于檢測帶式輸送機在運行中出現的膠帶與主動滾筒之間打滑，防止打滑所造成的惡性事故，是一種對輸送機帶速進行實時檢測的裝置，已廣泛應用于煤礦行業、電力行業、糧食等行業的輸送機系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。所以檢測器的可靠性及檢測精度大大提高，用戶可按所設帶速要求自行設定，并實現啟動過程延時或啟動過程自適應方式，使檢測器更穩定，更可靠。

二、使用條件及技術參數

1.海拔高度低于2000m

2.環境溫度：－35℃―＋60℃

 3.相對濕度：不大于95％

4.大氣壓力：80――110kpa

5.防護等級：IP67

6.工作位置：安裝在改向滾筒上或帶式輸送機上膠帶下面

 7.在膠帶機起車或停機過程中檢測器自行延時，帶速正常開始檢測。

 8.輸出接點數量：一常開一常閉一組轉換接點

 9.動作方向：雙向

三、工作原理

檢測器通過觸輪與膠帶緊密的接觸，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，打滑開關HQZS-001SPT/D是一種費用低?？煽啃詮?、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，當觸輪和運動的膠帶以線速度運動時，本裝置內部檢測傳感器由紅外線收發光源不斷遮擋，輸出脈沖信號，由光電隔離后進入計數單元，同時又反映膠帶的實際帶速。膠帶的運動信息通過紅外線光電傳感器輸入單片機脈沖信號，單片機接到信息后進行運算判斷處理，對運行的膠帶失速情況進行監控，當運行的膠帶速度低于正常速度的25-30％，發出一開關信號，用戶可利用這一開關信號在自己的控制網絡實現失速停機，防止由膠帶打滑而造成的生產事故。

 打滑開關整體結構可以安裝在膠帶機的任意位置，觸輪與膠帶無磨損、反映速度快、精度高、誤差小、安裝調整方便等特點。

四、安裝方法

1．本裝置安裝時，可按下述要求并滿足現場使用條件安裝在帶式輸送機上膠帶的下面，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動小和膠帶抖動小的地方。

2．安裝要保證觸輪軸線和膠帶平行，且運動方向同膠帶運行方向平行。

 3．用戶可根據膠帶機尺寸高度配置安裝支架，安裝時保證觸輪和膠帶面在彈性范圍內，即支架和膠帶面垂直即可。

五、使用與接線

    用戶在使用DH-III型打滑檢測器時，只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產加工的。由于理論上的帶速和實際膠帶運行速度有差異，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針方向旋轉電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警?？筛鶕嶋H使用要求增加打滑率圈數以達到檢測重度打滑狀誠。，用戶屆時可按我廠提供的調整辦法適當的調整以切合實際正常工作狀態。

打滑開關型號

XLDH-I、XLDH-II、XLDH-III、XLDH-F-I

XLDH-F-II、XLDH-F-III、XLDH-F-A

XLDH-F-S、DH-II,DH-III,DH-I

DH-III接觸式打滑檢測器
