產品名稱：傾斜開關HJC-115

產品型號：HJC-115

所屬類別：傾斜開關 > 標準型傾斜開關

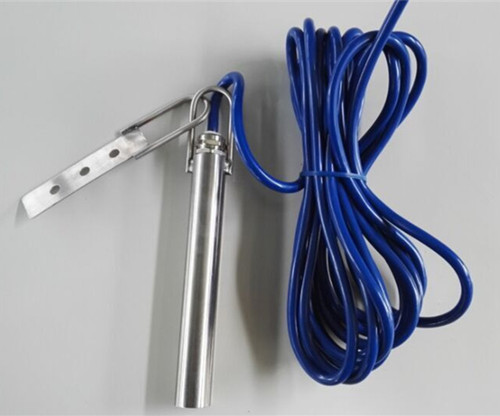

傾斜開關HJC-115產品簡介

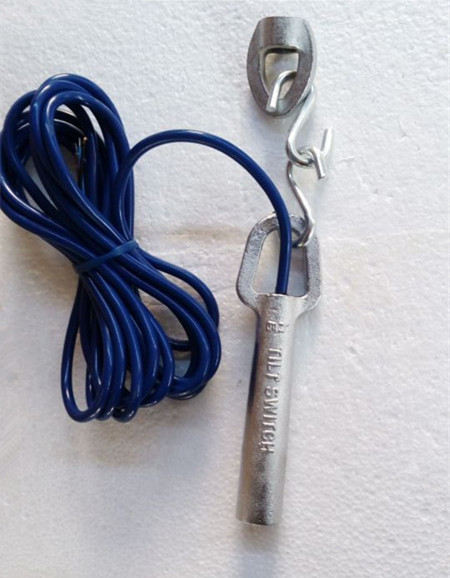

HJC-115料流開關探頭、傾斜開關是一種結構簡單、使用方便、安全可靠的料流、料位檢測器。其體積小、安裝容易，堅固且抗腐蝕。用途：溜槽或轉接處堵塞探測器；輸送機皮帶跑偏探測器；翻車機卸料探頭；用于皮帶和振動給料機缺料或無料探測。引進美國技術，本實用新型的目的在于提供一種新型傾斜開關，其能夠防止助焊劑進入開關內 部。本實用新型的目的通過以下技術方案來實現一種傾斜開關，其包括開設端子收 容槽的絕緣本體、固持于端子收容槽的若干端子、由導電材質制成且與端子選擇性接觸的 滾珠及遮覆固持于絕緣本體上的頂蓋。所述絕緣本體包括底壁及自底壁邊緣向上豎直延伸 的側壁，所述底壁及側壁圍設形成容置空間。所述滾珠收容于所述容置空間并可于容置空 間內滾動。所述底壁開設若干連通端子收容槽及外部且具有上小下大形狀的銷孔。與現有技術相比，本實用新型具有如下有益效果銷孔為上小下大形狀，即靠近端 子的部分的直徑小，遠離端子的部分直徑大，從而可以降低助焊劑通過銷孔進入到開關內 部的風險。，內部元件進口傾斜開關鑄鐵結構，耐磨性較強而且牢固，廣泛用于檢測散狀物料（如粉體、粒體、塊體）料倉或中轉料槽的上限料位。

1、動作角度約17度
2、接點構成常閉接點
3、接點容量  24VDC/220 VAC
4、保護等級    IP67
5、外殼：鑄鐵結構，表面鍍鎳鉻合金

注意
安裝時使用鋼索懸掛產品，應使電纜保持松弛。

傾斜開關HJC-115工作原理圖

典型應用
料流檢測堵料檢測料位/液位檢測

傾斜開關鑄鐵結構，耐磨性較強而且牢固，廣泛用于檢測散狀物料（如粉體、粒體、塊體）料倉或中轉料槽的上限料位。
1、動作角度約17度
2、接點構成常閉接點
3、接點容量  24VDC/220 VAC
4、保護等級    IP67
5、外殼：鑄鐵結構，表面鍍鎳鉻合金
HJC-115料流開關探頭、傾斜開關安裝簡單
控制裝置為印刷電路板結構
所有探頭均配有安裝附件

特點：
傾斜開關可單獨使用探頭，也可配合控制裝置使用
警示輸出時間可調，控制裝置中具有0-10秒的可調
延時線路，可避免傾斜開關因瞬時傾斜引起誤動作
正常/警示位置可設定，控制裝置中有一跳線，本實用新型的目的在于提供一種新型傾斜開關，其能夠防止助焊劑進入開關內 部。本實用新型的目的通過以下技術方案來實現一種傾斜開關，其包括開設端子收 容槽的絕緣本體、固持于端子收容槽的若干端子、由導電材質制成且與端子選擇性接觸的 滾珠及遮覆固持于絕緣本體上的頂蓋。所述絕緣本體包括底壁及自底壁邊緣向上豎直延伸 的側壁，所述底壁及側壁圍設形成容置空間。所述滾珠收容于所述容置空間并可于容置空 間內滾動。所述底壁開設若干連通端子收容槽及外部且具有上小下大形狀的銷孔。與現有技術相比，本實用新型具有如下有益效果銷孔為上小下大形狀，即靠近端 子的部分的直徑小，遠離端子的部分直徑大，從而可以降低助焊劑通過銷孔進入到開關內 部的風險。，允許將開關垂直或傾斜狀態定位正常狀態。
堅固，抗腐蝕

HJC-115料流開關探頭、傾斜開關是工業自動化必不可少的關鍵部位，滾珠開關安裝于印刷電路板上，通常包括定義容置空間的絕緣本體、固持于絕緣 本體內的若干端子及收容于容置空間內的滾珠。當滾珠開關傾斜不同角度時，滾珠選擇性 地與不同的端子接觸，導通不同電路，從而表征不同的電訊號，實現開關的功能。故，滾珠開 關亦稱為傾斜開關。端子包括延伸入絕緣本體的容置空間內的接觸部及延伸出絕緣本體外 的焊接部。因端子的接觸部較焊接部抬升一定的高度，故，于注塑成型絕緣本體前，通常藉 由定位銷將端子的接觸部支撐，從而端子平穩的放置。在絕緣本體成型后，定位銷與模仁一 起去除。絕緣本體上先前對應定位銷的位置形成銷孔。因定位銷通常為上下等大的結構，對 應形成的銷孔在靠近端子的一端與遠離端子的一端等大，故，在后續將開關焊板的過程中， 熔融狀態下的助焊劑極易通過銷孔進入到開關內部。因此，確有必要提供一種新的傾斜開關，以克服先前技術中所存在的缺陷。，溜槽或轉接處堵塞探測器：輸送機皮帶跑偏探測器；翻車機缺料；用于皮帶和振動給料機缺料或無料探測。垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置20度以上時，開關內部的觸點動作，常閉觸頭斷開。當外力撤消后，傾斜開關回復垂直狀態，觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，保護設備。，廣泛應用機械、機床制造業及食品廠、紡織、造紙、輕工、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑、地鐵等各行各業，作光源、限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等應用，對提高自控系統先進性和可靠性，具有巨大作用。
